建築物の安全性を支える鉄骨溶接において、品質管理は最も重要な要素です。静岡県焼津市で創業60年を迎える大石ユニオン株式会社では、建築用鉄骨の加工・組立・溶接を通じて蓄積した技術とノウハウを活かし、高品質な鉄骨溶接を実現しています。本記事では、長年の経験から導き出した鉄骨溶接の品質を左右する5つの要素について、具体的な管理方法とともに詳しく解説します。
　

執筆者プロフィール

鉄骨溶接の品質を決める5つの重要要素

鉄骨溶接は建築物の構造強度を左右する重要な工程であり、品質管理を怠ると建物全体の安全性に重大な影響を及ぼします。溶接不良による欠陥は、完成後の目視では確認できないため、施工段階での徹底した品質管理が不可欠です。

品質管理がなぜ重要なのか

建築基準法では、建築物の構造耐力上主要な部分に使用される鋼材の溶接について、国土交通大臣が定める基準に適合することが求められています。溶接欠陥には、割れ、ブローホール、アンダーカット、融合不良など様々な種類があり、これらは建物の耐震性能や耐久性を著しく低下させる原因となります。特に大規模地震時には、溶接部が構造物の弱点となり、建物崩壊のリスクを高める可能性があります。

5つの要素の相互関係

高品質な鉄骨溶接を実現するためには、母材の品質管理、溶接技術者の技能、溶接材料の管理、作業環境の整備、検査体制という5つの要素が互いに連携し、総合的な品質管理システムを構築する必要があります。どれか一つでも疎かにすると、他の要素が優れていても十分な品質を確保することはできません。
　

要素1：母材の品質管理と選定

溶接品質の基礎となるのが母材である鋼材の品質です。適切な鋼材の選定と入荷後の管理が、溶接の成否を左右します。

鋼材の種類と特性

建築用鉄骨には主にSN材（建築構造用圧延鋼材）が使用されます。SN材にはSN400A、SN400B、SN400C、SN490B、SN490Cなどの種類があり、それぞれ強度や溶接性、靭性が異なります。C種は溶接性に優れ、厚板でも割れが発生しにくい特性を持ちます。

参照：JFEスチール株式会社 建築用鋼材

入荷時の検査項目

鋼材の入荷時には、ミルシート（鋼材検査証明書）による材質確認が必須です。化学成分、機械的性質、製造履歴などを確認し、指定された鋼材であることを保証します。また、表面の傷や錆、変形の有無を目視検査し、溶接に適した状態であることを確認します。特に板厚が厚い鋼材では、層状割れを防ぐためにZ方向性能（板厚方向の性質）の確認も重要です。

保管環境の管理

鋼材は保管中に錆や汚れが付着すると溶接不良の原因となります。屋内保管を基本とし、やむを得ず屋外保管する場合は、地面から離して通気性を確保し、シートで覆って雨水の侵入を防ぎます。溶接前には表面のケレン作業（錆や汚れの除去）を徹底し、清浄な状態で溶接に臨むことが重要です。
　

要素2：溶接技術者の技能と資格

溶接品質は技術者の技能に大きく依存します。高度な技術と経験を持つ溶接工の育成と資格管理が品質向上の鍵となります。

溶接技能者の資格体系

建築鉄骨の溶接には、日本溶接協会が認定する溶接技能者資格が必要です。基本級、専門級（N-1H、N-2H、N-1V、N-2V）、上級などがあり、溶接姿勢や板厚によって区分されています。建築基準法では、構造耐力上主要な部分の溶接は有資格者が行うことが義務付けられており、資格の有効期限は2年間で、更新には継続的な技能確認が必要です。

技能維持と継続教育

溶接技能は継続的な訓練なしには維持できません。定期的な社内訓練や技能コンクールへの参加を通じて、技術力の向上と維持を図ることが重要です。新しい溶接材料や工法が導入された際には、その都度訓練を実施し、確実に習得させる必要があります。

熟練技能者の役割

30年以上の経験を持つ熟練技能者は、単に溶接を行うだけでなく、若手技能者の指導や品質管理においても重要な役割を果たします。微妙な溶接条件の調整や、難易度の高い継手部の施工など、経験に基づく判断が求められる場面で、その技能が発揮されます。

要素3：溶接材料の適切な管理

溶接棒やワイヤーなどの溶接材料は、その品質が直接溶接部の性能に影響します。適切な選定と厳格な保管管理が必要です。

溶接棒とワイヤーの選定基準

溶接材料は母材の種類、板厚、溶接姿勢に応じて適切なものを選定します。アーク溶接用の被覆アーク溶接棒には、低水素系（E4316、E4916など）が主に使用され、ブローホールや割れを防止する効果があります。CO2半自動溶接では、ソリッドワイヤー（YGW11、YGW18など）やフラックス入りワイヤーが用いられます。

溶接材料の保管方法

溶接棒は湿気を吸収すると、溶接時に水素が発生しブローホールや割れの原因となります。未開封の溶接棒は湿度管理された倉庫で保管し、開封後は乾燥炉（通常70〜100℃）で保管します。ワイヤーも錆や汚れが付着しないよう、密閉容器で保管することが推奨されます。

使用前の乾燥管理

被覆アーク溶接棒は使用前に再乾燥が必要です。低水素系溶接棒の場合、300〜350℃で30分〜1時間の乾燥を行います。乾燥後は保温筒（100〜150℃）に入れて現場に持ち出し、使用直前まで乾燥状態を保ちます。この工程を怠ると、溶接金属中に水素が混入し、遅れ破壊の原因となります。
　

要素4：溶接環境と条件管理

溶接作業を行う環境条件は、溶接品質に大きな影響を及ぼします。温度、湿度、風などの外的要因を適切に管理する必要があります。

温度・湿度の影響

鋼材温度が低いと、溶接部の冷却速度が速くなり硬化や割れが発生しやすくなります。建築鉄骨溶接では、鋼材温度が0℃以下の場合は溶接を中止するか、予熱を行うことが規定されています。また、相対湿度が85%を超える場合や、母材表面に結露が見られる場合も溶接を避けるべきです。

季節ごとの対策

参照：気象庁 過去の気象データ

作業環境の整備

溶接作業場は適切な照明と換気を確保し、溶接ヒュームの排出を徹底します。作業床は平坦に保ち、溶接機器や材料を整理整頓して効率的な動線を確保することで、作業品質と安全性の向上につながります。防風対策も重要で、屋外作業では風速5m/s以上の場合は防風シートを設置するか作業を中止します。
　

要素5：検査・品質保証体制

溶接完了後の検査は、品質を保証するための最終工程です。多段階の検査体制により、欠陥の見逃しを防ぎます。

非破壊検査の種類

建築鉄骨の溶接部には、超音波探傷試験（UT）が主に用いられます。これは内部欠陥を検出する手法で、割れ、ブローホール、融合不良などを発見できます。完全溶込み溶接継手では、原則として全数検査が求められます。その他、放射線透過試験（RT）、磁粉探傷試験（MT）、浸透探傷試験（PT）なども、継手の種類や重要度に応じて使い分けられます。

溶接部の外観検査

非破壊検査の前に、全ての溶接部について外観検査を実施します。ビード形状、オーバーラップ、アンダーカット、スラグ巻込み、クレーターなどの表面欠陥を目視で確認し、不合格の場合は補修溶接を行います。外観検査は溶接工自身による1次検査と、検査員による2次検査の二段階で実施することが推奨されます。

記録管理とトレーサビリティ

全ての溶接継手について、施工記録を作成し保管します。記録には溶接日時、技能者名、使用材料のロット番号、溶接条件、検査結果などを記載し、問題発生時に原因追及ができるトレーサビリティを確保します。これらの記録は建物の竣工後も保管され、将来の改修工事や点検の際に参照されます。
　

大石ユニオンの品質管理への取り組み

大石ユニオン株式会社では、創業以来60年にわたって蓄積した技術とノウハウを活かし、5つの要素全てにおいて徹底した品質管理を実践しています。

60年の実績が培った技術

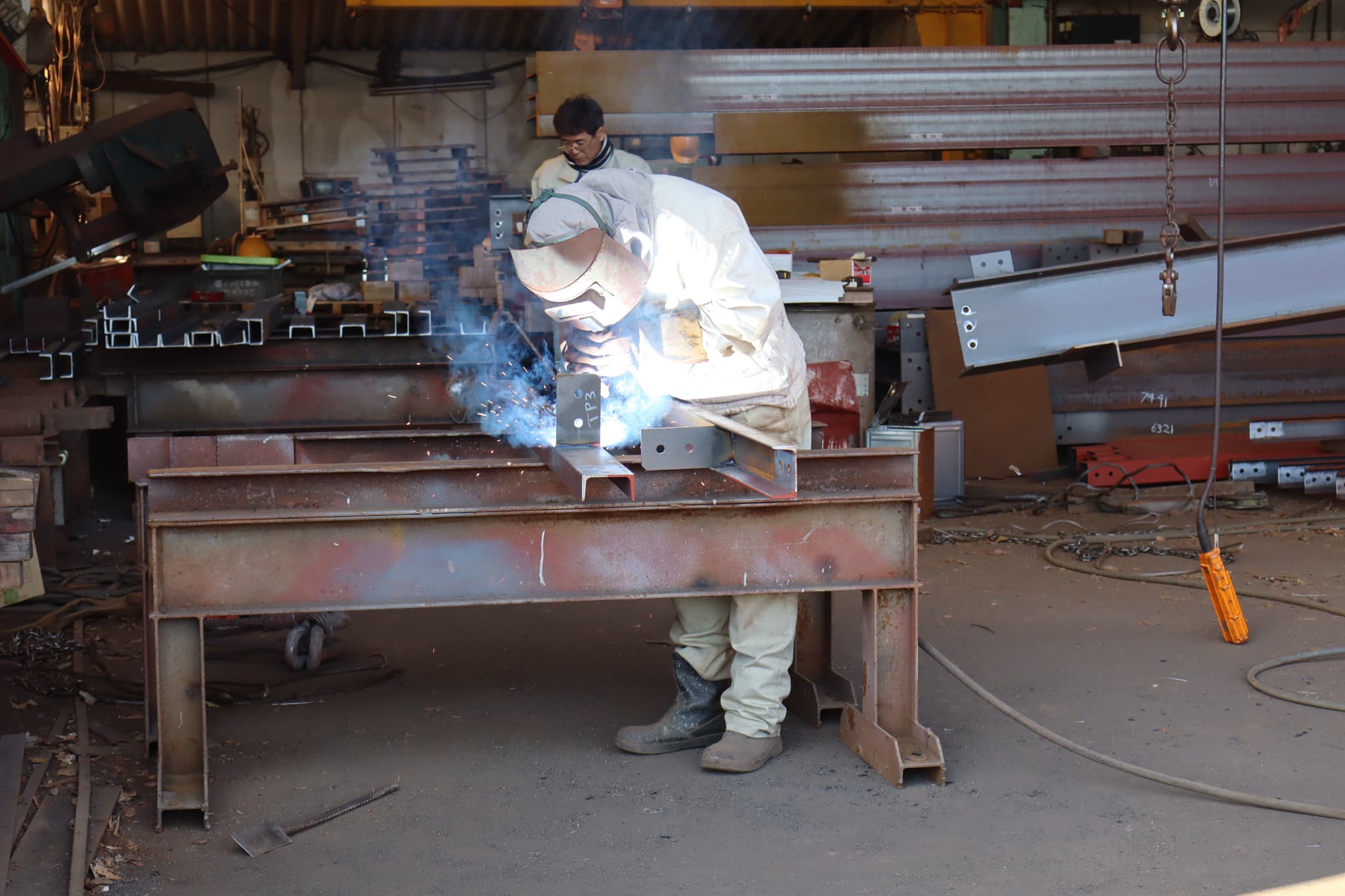

昭和41年の創業以来、焼津市を拠点に物流倉庫、高層ビル、公共施設など多種多様な建築プロジェクトに携わってきました。アーク手溶接とCO2半自動溶接を得意とし、熟練溶接工による高品質な施工を提供しています。30年以上の経験を持つベテラン技能者が若手を指導する体制により、確かな技術の継承を実現しています。

設備投資と技術継承

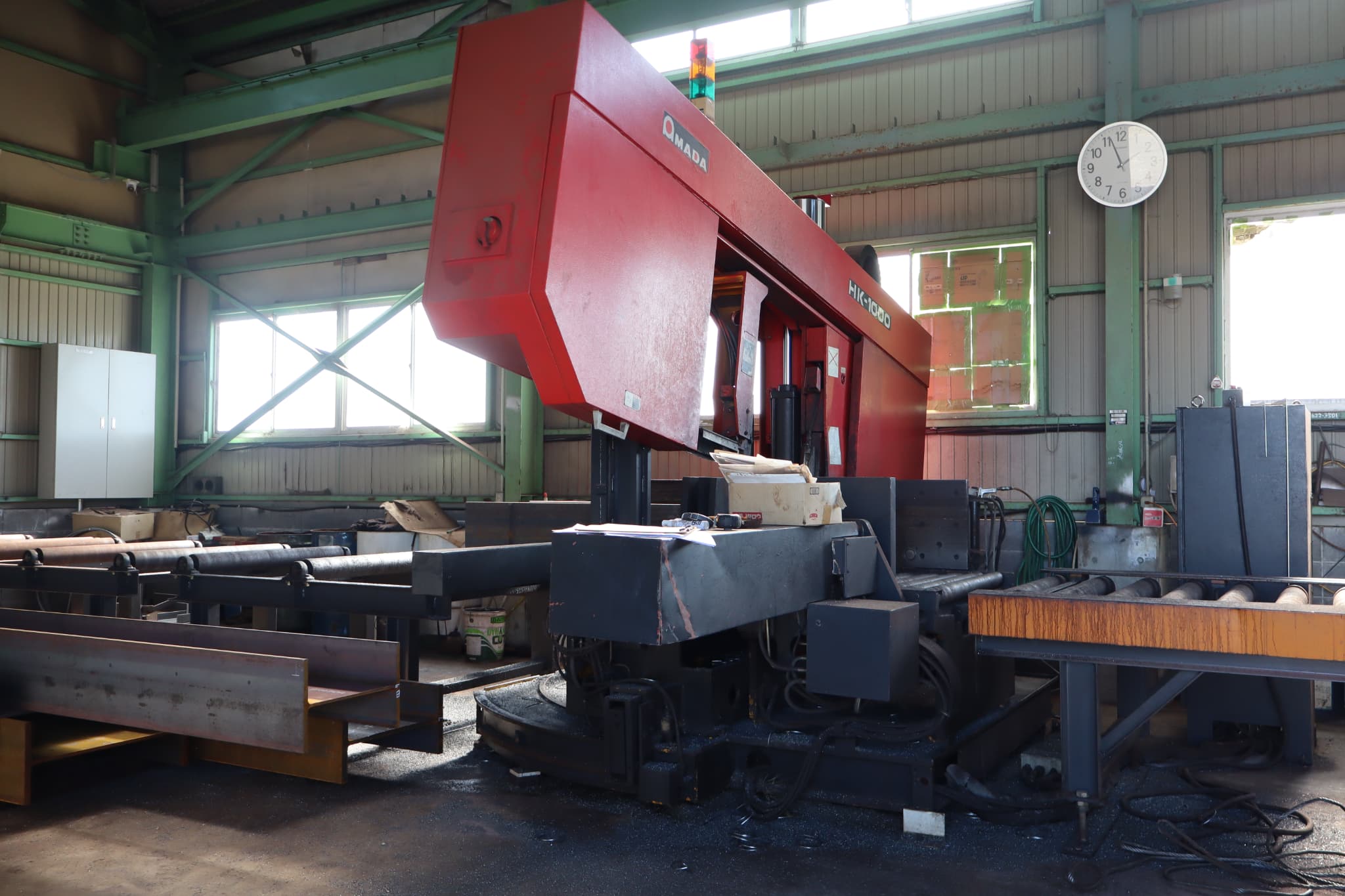

大型鋼材切断機（AMADA HK-1000）やNC加工機（SHINX MHV-1050）などの最新設備を導入し、高精度な一次加工を実現しています。門型クレーンを設置した資材置場を拡大し、鋼材の適切な保管環境を整備しました。また、危険予知訓練（KYT）を徹底し、安全と品質の両立を図っています。
　

まとめ

鉄骨溶接の品質を左右する5つの要素である、母材の品質管理、溶接技術者の技能、溶接材料の管理、溶接環境の整備、検査体制は、いずれも欠かすことのできない重要な要素です。これらを総合的に管理し、継続的に改善していくことで、建築物の長期的な安全性と耐久性を確保できます。
　
静岡県焼津市で鉄骨溶接をお考えの方は、60年の実績を持つ大石ユニオン株式会社にご相談ください。熟練技能者による高品質な溶接技術と徹底した品質管理体制で、お客様の建築プロジェクトを支援いたします。島田市、藤枝市など静岡県内はもちろん、愛知県、東京都、山梨県など幅広いエリアに対応しています。

合わせて読みたいおすすめ記事

焼津市の溶接工の年収は？｜大石ユニオンの給与体系を完全公開

製造業・溶接工の魅力完全ガイド｜静岡県焼津市の大石ユニオン株式会社

2025年建設業界の人手不足に立ち向かう！大石ユニオンが求める人材と働き方改革
